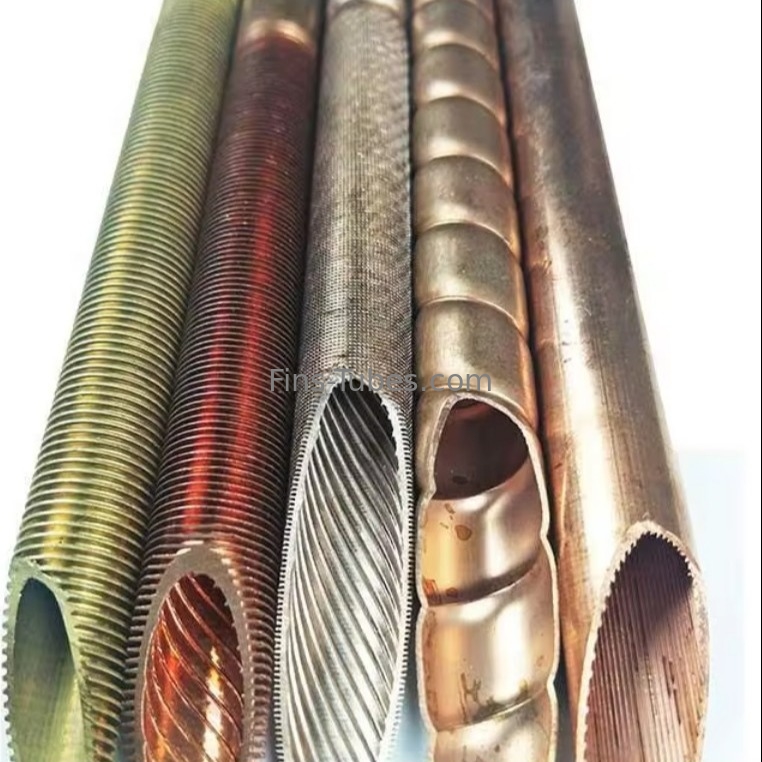

Tubo a pinna estruso personalizzato con prestazioni in rame / acciaio

L/LL/KL tubo a pinneDescrizione del prodotto

^{-L tubo a pinne(Fino di avvolgimento)}

^{La pinna Wrap-On (W/O) fin è ampiamente utilizzata in tutto il mondo.In genere questa pinna è realizzata in strisce di alluminio o rameQuesto tipo di pinne non è adatto ai materiali di pinne in acciaio al carbonio o in acciaio inossidabile in quanto il materiale è troppo duro per la formazione del caratteristico piede in L.Il piede della pinna è formato tirando la striscia attraverso un set di preformer a due fasiLa prima fase ruota la pinna a un piede di 45 gradi e la seconda fase la ruota a un vero piede di 90 gradi.ciascuna combinazione di spessore della striscia FPI (pitch) e della striscia delle pinne richiede una larghezza specifica della striscia.}

^{- LL Tubo a pinne (Fino a piedi sovrapposti)}

^{La pinna a piedi sovrapposti (OLFF) è caratterizzata da doppia pinna LL ed è ampiamente utilizzata in tutto il mondo come alternativa alla pinna estrusa.Questa pinna è considerata un tipo di pinna adatta all'interferenza ed è utilizzata in applicazioni corrosive in cui è necessaria la protezione del tubo di baseLa copertura doppia LL del tubo di base rappresenta una copertura a doppio spessore di striscia del tubo di base.Questo tipo di pinne non è adatto per acciaio al carbonio o in acciaio inossidabile, poiché il materiale è troppo duro per la formazione del caratteristico piede LLIl piede della pinna è formato tirando la striscia attraverso un set di rulli preformati in due fasi.è possibile sfruttare la possibilità di posizionare il tallone di una pinna sul dito della pinna adiacenteI preformatori preformano il piede per consentire alle pinne di adattarsi sulla superficie del tubo.per il contatto continuo con il tubo di base e forma una tenuta per proteggere il tubo di base dalla corrosione atmosferica.}

^{- KL Fined Tube (((Tubi di alluminio grattugiati)}

^{La pinna a piedi stretti è caratterizzata dall'aggiunta di una maggiore superficie di tubo e pinna a causa della superficie stretta sul piede e sul tubo della pinna. The fin is consider an interference fit type fin and because of the knurls some heat transfer specialist give the fin added performance ratings due to a mechanical type bond of the fin material to the tube wall surfaceIn genere, questa pinna è prodotta con strisce di pinna di alluminio o rame.Questo tipo di pinne non è adatto per materiali di pinne in acciaio al carbonio o in acciaio inossidabile in quanto il materiale è troppo duro per la formazione del piede L o LL caratteristico. La profondità di groviglio nella parete del tubo è influenzata dalla durezza del materiale del tubo scelto.}

L/LL/KL tubo a pinne(tubi di alluminio) Processo di produzione

^{ApplicazioneTubo di pinnaIl tubo è confezionato con una striscia avvolta sotto tensione intorno alla base del tubo.}

L/LL/KL tubo a pinne(Tubi di alluminio a pinne)Vantaggi

^{Il tubo di base è ampiamente protetto contro la corrosione dal piede della pinna, è possibile la pinnazione di tubi a parete molto sottile.}

L/LL/KL tubo a pinne Pproprietà

^{Resistenza alla corrosione atmosferica: OK}

^{Resistenza meccanica: scarsa}

^{Contatto a pinna: adattabile per le interferenze}

^{Fino al tubo: moderato}

^{Efficienza del trasferimento di calore: moderata}

L/LL/KL tubo a pinne Applicazioni

^{- le industrie petrolifere, chimiche e di processo petrolchimico}

^{- trattamento del gas naturale}

^{- l'industria siderurgica: altiforni e sistemi di conversione}

^{- produzione di energia: condensazione dei gas di scarico delle turbine a vapore}

^{- condensamento a contatto con raffreddamento del condensato circolante}

^{- le centrali fossili e nucleari}

^{- aria condizionata (freon, ammoniaca, propano)}

^{- incenerimento dei rifiuti domestici}

^{- compressori di raffreddamento, ecc.}

Tipo di pinna: tubo a pinna L/LL/KL

Materiale del tubo: acciaio al carbonio, acciaio inossidabile, rame, alluminio

Materiale delle pinne: rame, alluminio

Lunghezza del tubo della pinna: senza limiti

Temperatura di lavoro: 230°C.

Caratteristiche: adottando il processo di avvolgimento, l'efficienza di produzione è elevata, la distanza della lamella è uniforme, il trasferimento di calore è buono, il rapporto di finitura è elevato,il tubo di base può essere protetto dall'erosione dell'aria.

^{L/LL/KL tubo a pinne:}

^{Il tubo a pinne è un tubo con piccole pinne attorno alla superficie esterna.I tubi a pinne sono utilizzati in applicazioni in cui il calore viene trasferito da un fluido caldo a un fluido più freddo attraverso la parete del tuboLa velocità con cui si verifica questo trasferimento di calore dipende da tre fattori:}

^{La differenza di temperatura tra i due fluidi.}

^{Il coefficiente di trasferimento di calore tra ogni fluido e la parete.}

^{Superficie di esposizione al fluido.}

^{Tipo Ltubo a pinne:}

^{Adottando il processo di avvolgimento, l'efficienza di produzione è elevata, la distanza di lamella uniforme, un buon trasferimento di calore, un elevato rapporto di finitura, il tubo di base può essere protetto dall'erosione dell'aria.La pinna di alluminio o di rame viene piegata in forma di L e continuamente arrotolata a spirale sulla superficie esterna del tubo di base sotto l'azione di una tensione.}

^{Temperatura massima di lavoro - 150 ° C (302 ° F), accettabile per la resistenza alla corrosione atmosferica, scarsa resistenza meccanica.}

^{tubo a pinne tipo LL:}

^{Sotto la fondazione a forma di L, la radice della pinna copre completamente la superficie esterna del tubo di base; in una certa misura, questo tipo di pinna garantisce una migliore resistenza alla corrosione.Temperatura di lavoro massima - 180°C (356°F), accettabile per la resistenza alla corrosione atmosferica, scarsa resistenza meccanica.}

^{tubo a pinne tipo KL:}

^{Prima che le pinne vengano continuamente avvolte sulla superficie del tubo di acciaio, la superficie esterna del tubo di base deve essere sottoposta a un processo di groviglio; dopo aver avvolto le pinne,la radice della pinna attaccata al tubo d'acciaio sarà anch'essa torciata per rafforzare il tubo d'acciaio e la combinazione di pinnePer questo motivo questo tipo di pinna garantisce migliori caratteristiche di trasferimento di calore sotto le pinne di L e LL. Temperatura massima di lavoro - 260°C (500°F), accettabile per la resistenza alla corrosione atmosferica,scarsa resistenza meccanicaI materiali comunemente utilizzati per i dissipatori di calore sono l'alluminio e il rame.}

L/LL/KL Applicazioni di tubi a pinne

^{Utilizzato principalmente nei raffreddatori d'aria nel settore petrolchimico, dell'energia elettrica, della produzione di carta, del tabacco, del riscaldamento degli edifici e di altre industrie,riscaldatori d'aria e riscaldatori d'aria nei sistemi di asciugatura a spruzzo, quali proteine vegetali e amidi nell'industria alimentare- sistemi di altoforno e di convertitore, produzione di energia: gas di scarico condensato scaricato dalle turbine a vapore, condensazione di raffreddamento a ciclo di contatto del condensato, centrali fossili e nucleari,condizionatori d'aria (Freon), ammoniaca, propano), attrezzature per l'incenerimento dei rifiuti, raffreddatori per compressori, ecc.}

^{Abbiamo personalizzato il tubo a pinne in base alle esigenze individuali del cliente, per maggiori dettagli su L / LL / KL tubo a pinne si prega di informarci!}
