Il raffreddatore d'aria, o scambiatore di calore raffreddato ad aria, è una delle apparecchiature più utilizzate nelle raffinerie di petrolio, nelle industrie petrolchimiche e chimiche.
Norma di progettazione e di fabbricazione per il raffreddatore d'aria delle raffinerie petrolchimiche:
★API 661 / ISO 13076 (scambiatori di calore raffreddati ad aria per il servizio generale delle raffinerie)
★ ASME SECT.VIII Div.1
Principio di funzionamento del raffreddatore d'aria:
Un raffreddatore d'aria è costituito principalmente dai seguenti componenti:
★ Fasci di tubi a pinne per la superficie di trasferimento del calore
★ Ventilatori che spingono o tirano l'aria ambiente
★ Un driver meccanico e una trasmissione di potenza per far funzionare il ventilatore
★ Un plenum
★ Struttura di supporto in acciaio
★ piattaforme di manutenzione di intestazioni e ventilatori
★ Lanterne e condotti di ricircolazione (facoltativo)
★ Scala (facoltativo)
★ Azionamento a frequenza variabile per il controllo della temperatura e della potenza (facoltativo)
Che tipo di tubi a pinne vengono utilizzati per formare il fascio di tubi?
★ Pinne di tipo L
★ Pinne di tipo "LLL"
★ pinne di tipo KL
★ pinne di tipo DR
★ Pinne di tipo G
Intervallo di temperatura limite per vari tipi di pinne:
| Tipo di legame delle pinne |
Temperatura massima del processo di progettazione |
| Altri apparecchi per il trasporto di merci |
400°C (750°F) |
| Pelle di acciaio galvanizzate a caldo |
360°C (680°F) |
| Apparecchi per la produzione di acciaio o di acciaio |
300°C (570°F) |
| Pinne a zampe (L) e pinne a zampe sovrapposte (LL) |
130°C (270°F) |
| Pinna di alluminio, con pinna di alluminio, in L o in LL |
200°C (390°F) |
| Altri apparecchi per la produzione di calzature |
> 400°C (750°F)
(massimo deve essere concordato dall'acquirente)
|
| Nota: |
| Salvo indicazione contraria, i limiti di cui sopra si basano su un tubo di base in acciaio al carbonio e pinne in alluminio,materiali diversi per il tubo centrale e/o le pinne possono comportare un limite di temperatura diverso. |

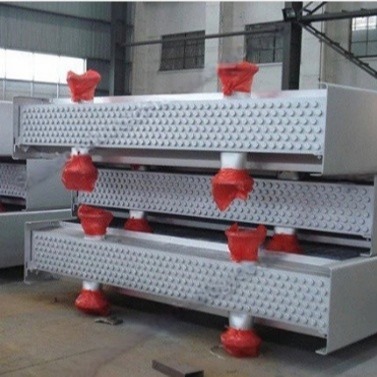

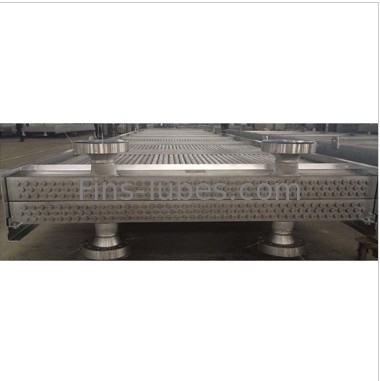

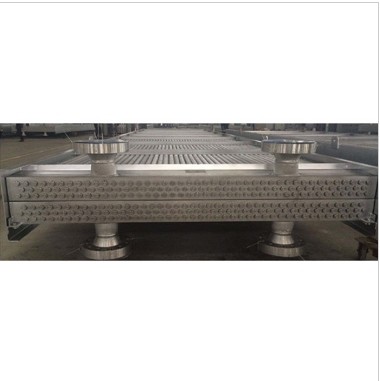

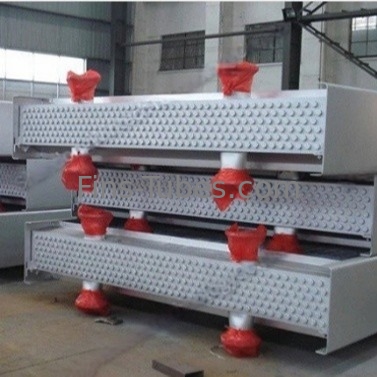

Impianto di raffreddamento dell'aria di una raffineria petrolchimica
Il nostro laboratorio
Domande frequenti
D1: Cos'è un raffreddatore d'aria?
A1: Un raffreddatore d'aria, noto anche come raffreddatore d'aria, è uno scambiatore di calore che utilizza l'aria come mezzo di raffreddamento per raffreddare l'aria calda alla temperatura desiderata.Il suo principio di funzionamento è che il fluido caldo all'interno del tubo scambi calore con l'aria al di fuori del tubo attraverso la parete del tubo e le pinne, ottenendo così effetti di raffreddamento e condensazione.
D2: Quali sono i principali componenti di un raffreddatore d'aria?
A2: Il raffreddatore d'aria è composto principalmente da tubi, supporti e ventilatori. Il fluido caldo scorre all'interno del tubo, mentre l'aria soffia fuori dal tubo.luci laterali, traverse, ecc.
Q3: Quali sono le principali applicazioni dei raffreddatori d'aria?
A3: I raffreddatori d'aria hanno un'ampia gamma di applicazioni, principalmente concentrate in ambienti industriali che richiedono un'efficiente dissipazione del calore e hanno determinate limitazioni sulle risorse idriche.nel sistema di alimentazione, nell'industria petrolchimica, nella metallurgia e nell'industria aerospaziale.
