Tubi a pinza di metallo a forma di U saldate a 1500 mm
ASTM A106 SMLS acciaio al carbonio, legno di tubi in U in acciaio a saldatura a perno continuo
Rapido dettaglio:
ASTM A106B/ASME SA106B (classe di acciaio disponibile: GradeA / B / C).
ASTM 179/ASME SA179
ASTM 192/ASME SA192
ASTM A213 T11 /T22
Tipo di tubo:senza cucitura (tirato a freddo)
Fini del tubo:Fini semplici o fini a guisa
Descrizione:
Saldatura continua a perno in acciaio con tubo U. Questi tubi sono ampiamente utilizzati nelle caldaie e negli economizers.
Grado e composizione chimica:
|
Grado
|
C≤
|
M
|
P≤
|
S≤
|
Si ≥
|
Cr≤
|
Cu≤
|
Mo≤
|
Ni≤
|
V≤
|
|
A
|
0.25
|
0.27-0.93
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
B
|
0.30
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
C
|
0.35
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
Prova di fabbrica e altri termini:
1- Prova elettrica idrostatica o non distruttiva
2Trattamento termico: secondo lo standard
3Condizione della superficie: secondo lo standard.
4. Dimensione del grano:Secondo lo standard
5. campionamento: appiattimento, fiammazione, dimensione del grano, marcatura
6. forniamo fine a guinzaglio, tappo di plastica, rivestimento vernice, oliato o verniciato in nero per prevenire la ruggine e altri imballaggi
Servizio.
Requisiti tecnici:
Specifica standard per i tubi dritti per la piegatura:
ASTM A106; ASTM A179; ASTM A192; ASTM A210 ecc.
Marcatura:
Prima di piegare con la macchina di marcatura su tutta la lunghezza del tubo
(Sezione piegata dopo trattamento termico senza marcatura)

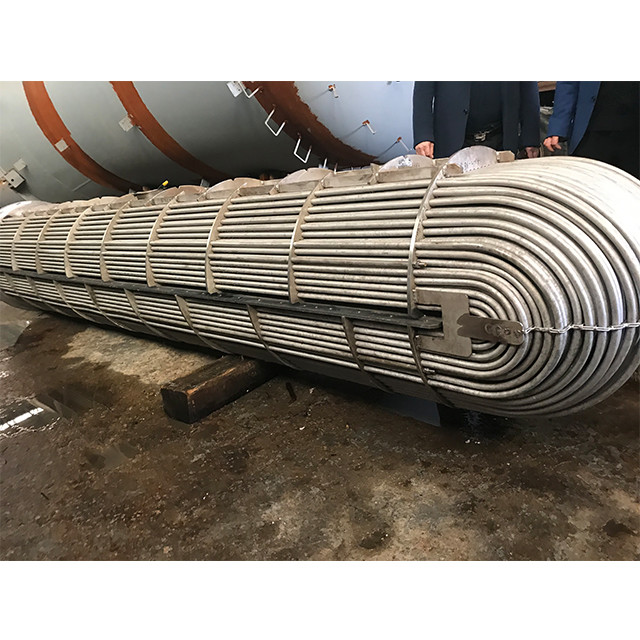

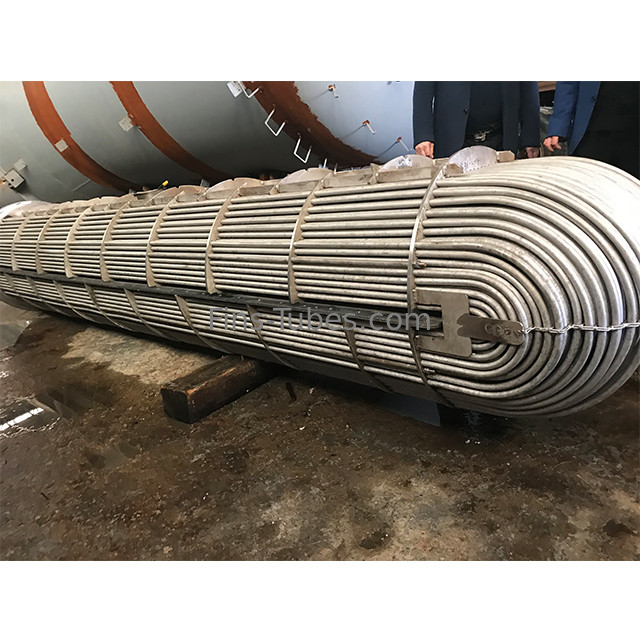

tubi a piega a U:
- TEMA RCB 2.31 Standard Of The Tubular Exchanger Manufacturers Association (novema edizione).
- ASTM A688/ASME SA688 Specifica standard per tubi saldatissimi resistenti alla corrosione austenitica
Classe di acciaio destinata alle caldaie per acqua da alimentazione.
- ASTM B163/ASME SA163 Requisiti tecnici standard per tubi di nichel e leghe di nichel
Condensatori e scambiatori di calore.
Radio di piegatura:
Da 1,5*OD ((Diametro esterno) a 1500 mm
Quando si ordinano tubi con raggio inferiore o uguale a 1,5*OD, è necessario concordare la precisione della geometria.
Lunghezza massima dei tubi dritti:
(Prima della piegatura): 35000 mm.
Lunghezza delle gambe:
Min 1 metro, massimo 16500 mm (per il massimo R=1500 mm)
Trattamento termico
Stresso alleviato dopo la piegatura in U (area di piegatura più 300 mm per ciascuna gamba).
Prova idrostatica dopo piegatura in U:
Pressione massima di prova 600 bar, immersione 10 secondi.
Medio:Acqua dematerializzata, pulizia dell'aria compressa dopo test idro.
Imballaggio: in scatole di legno prefumigate e robuste per il trasporto, di dimensioni corrispondenti per
lunghezza, raggio, diametro, secondo i requisiti PO e avvolto in polietilene
pellicole con tappi di plastica morbida su entrambe le estremità del tubo.
Grado e composizione chimica (%):
|
STABELLO
|
Grado
|
Composizione chimica
|
|
C
|
- Sì.
|
M
|
P
|
S
|
Cr
|
Mo.
|
Cu
|
Ni
|
V.
|
|
ASTM A179
|
A179
|
≤ 0,06-0.18
|
/
|
0.27-0.63
|
≤ 0.035
|
≤ 0.035
|
|
|
|
|
|
|
ASME SA106
|
SA106B
|
0.170.25
|
≥ 0.1
|
0.701.00
|
≤ 0.030
|
≤ 0.030
|
≤ 0.035
|
|
|
|
|
|
ASTM A106
|
A
|
≤ 0.25
|
≤ 0.10
|
0.270.93
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
B
|
≤ 0.30
|
≤ 0.10
|
0.291.06
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
C
|
≤ 0.35
|
≤ 0.10
|
0.291.06
|
≤ 0.035
|
≤ 0.035
|
≤ 0.40
|
≤ 0.15
|
≤ 0.40
|
≤ 0.40
|
≤ 0.08
|
|
ASTM A53
|
A
|
0.25
|
/
|
0.95
|
0.05
|
0.045
|
0.40
|
0.15
|
0.40
|
0.40
|
0.08
|
|
B
|
0.3
|
/
|
1.2
|
0.05
|
0.045
|
0.40
|
0.15
|
0.40
|
0.40
|
0.08
|
