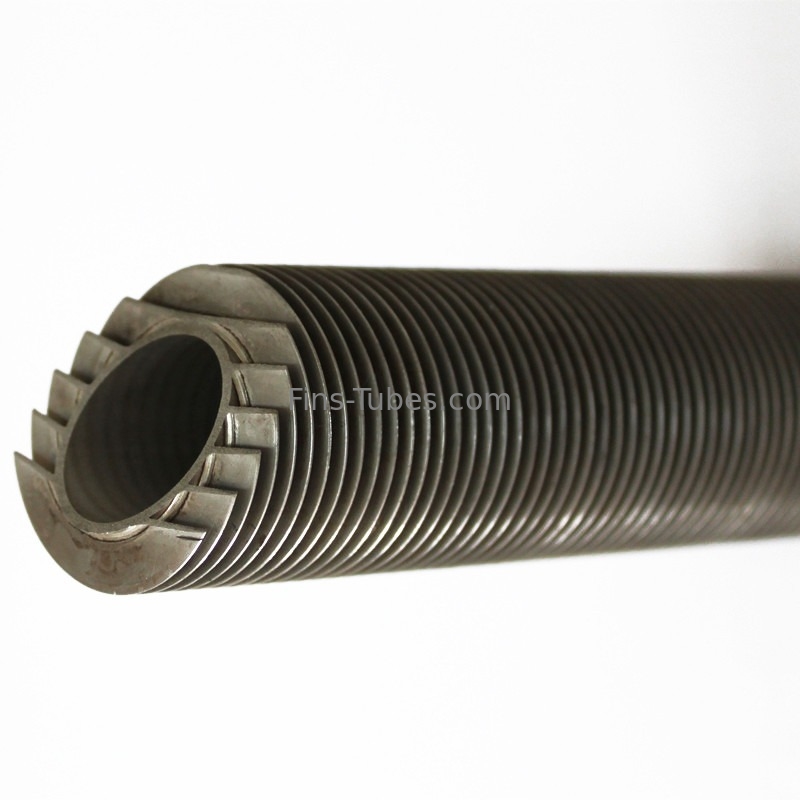

SA214 Evaporatore di acciaio inossidabile piegato OD 19 mm tubi a pinne saldate
| Dettagli del prodotto | |
| Materiale: | Acciaio al carbonio, acciaio in lega, acciaio resistente al calore, Acciaio inossidabile, ecc. |
| Dettagli del tubo: | Dose eccessiva del tubo: 19 mm min. |
| Lunghezza del tubo: 18 metri al massimo. | |
| Altezza delle pinne: 26 mm al massimo. | |
| Spessore delle pinne: 0,8 mm min | |
| Passaggio delle pinne: min. 4 mm per le pinne solide e 3,3 mm per le pinne dentate. | |
| Capacità di produzione | capacità produttiva giornaliera fino a 40 tonnellate; |
| Tipo di pinna HFW: | solido, semplice e dentellato. |
P235 GH TC1/2 SMLS tubo di acciaio al carbonio, tubo di pinna di evaporatore a curva elicoidale saldato
Introduzione:
I tubi a pinna di acciaio a resistenza ad alta frequenza sono ampiamente utilizzati nel recupero del calore di scarico dai gas di combustione della caldaia.La striscia di pinna viene saldata continuamente e arrotolata a spirale su un tubo nudo e lucidoE il tubo e le pinne sono legati insieme utilizzando la tecnica di saldatura ad alta frequenza.Sono tutti in forma di compresse idrosolubili con base di fosfato di zinco e in forma di inibitore della corrosione volatile (VCI)I tubi a pinna elicoidale saldati ad alta resistenza alle frequenze sono ampiamente utilizzati nei riscaldatori a fuoco, scambiatori di calore, caldaie, economizers, pre riscaldatori, raffreddatori, tubi di calore,riscaldatori ecc....
Produciamo tubi di acciaio saldatura a spirale con pinne e tubi di saldatura a spirale che possono essere piegati al centro o all'estremità dei tubi di pinne, noi li chiamiamo tubi Hairpin.
Controllo:
Controllo visivo:
Parti non saldate delle pinne, danni alle pinne dopo la finitura, inquinamento da rame, lacrime, avvolgimento ecc...
Controllo dimensionale:
Altezza delle pinne, spaziamento tra le pinne, inclinazione delle pinne, corrugatura delle pinne, lunghezza delle parti con e senza pinne, ecc.
Controllo di piegatura:
Ovalità, spessore e riduzione della superficie.
Criteri di accettazione:
STANDARDO INTERNAZIONALE PER DIMENSIONI, TOLERANZE E TESTI DI RESISTENZA A ALTA FRECENZA delle pinne saldate o le condizioni di consegna (TDC) dei clienti.
Fine del tubo:
Permetterà di utilizzare un sistema di controllo di velocità.
Dimensione della radice del bisello
0.5 mm~1.5 mm
Condizione di consegna
Le estremità dei tubi sono tagliate a quadrato, senza sbuffi, essiccate internamente e soffiate all'aria, rivestite esternamente con vernice su entrambe le estremità dei tubi saldatori elicoidali.
Documentazione:
Esso comprende QAP, WPS, PQR& WPQ, certificati di fabbrica di materie prime, risultati di ispezione e campioni di prova e certificato di garanzia del fabbricante.
Specificità:
Sono disponibili un'ampia gamma di materiali di pinne e tubi.
| Articolo 2 | Materiali generali | Materiali ASTM più diffusi |
| Materiale del tubo di base |
Acciaio al carbonio, acciaio in lega, acciaio resistente al calore, Acciaio inossidabile, ecc. |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179, SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, ecc.
|
| Materiale delle pinne |
Acciaio al carbonio, acciaio in lega, acciaio resistente al calore, Acciaio inossidabile, ecc. |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, ecc. |
