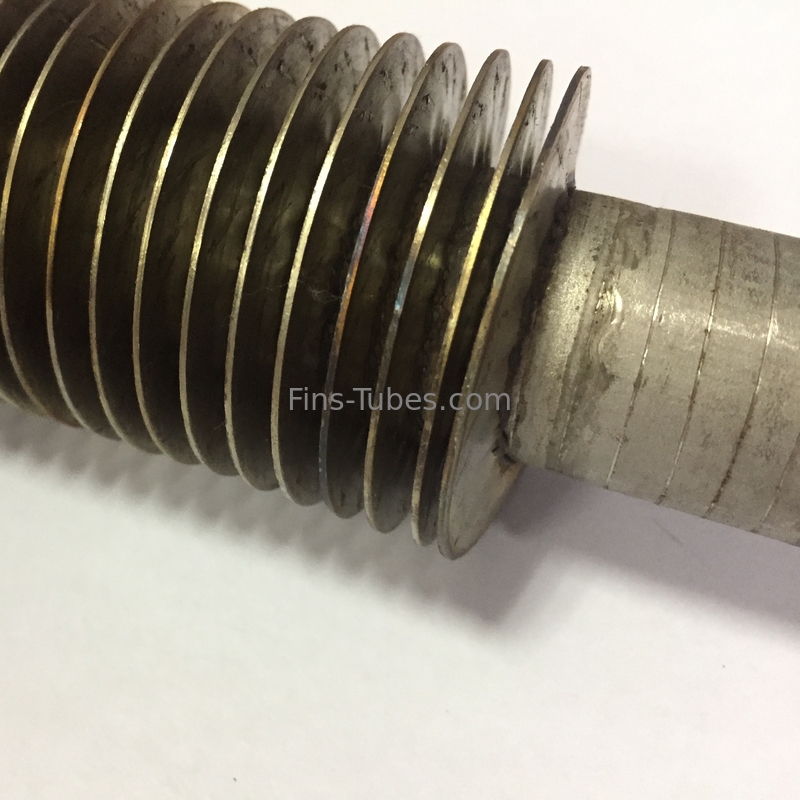

EN10204 Tubo a pinna per scambiatori di calore
Specificativi generali dei tubi a pinna di tipo L |
OD del tubo: 50,8 mm al massimo. |
Capacità di produzione generale del tipo L |
Impianto di rifinitura: 7 macchine di rifinitura; |
Rapido dettaglio:
Introduzione:
La striscia di pinne (normalmente in alluminio e rame) viene piegata in forma di L e arrotolata sulla superficie del tubo di base sotto tensione.Gli accessori con questa pinna sono Tube Support Box, Clamp o Spacer Box (Materiale: alluminio, zinco e acciaio inossidabile).centrali termiche e geotermiche), sistemi altamente corrosivi (condensatori, evaporatori, desalinizzazioni dell'acqua di mare, fertilizzanti, sistemi di urea, ammoniaca, gas, acidi corrosivi),Le industrie alimentari e di refrigerazione, trattamento del gas naturale;
Imballaggio:
Entrambe le estremità spoglie devono essere metallizzate in zinco o alluminio con un rivestimento con sistema di arco elettrico a spruzzo. Gli essiccanti vengono inseriti in ogni confezione anche per il trasporto continentale.
Criteri di accettazione:
La norma API 661 ((Escambiatori di calore raffreddati ad aria per il servizio generale delle raffinerie) o le condizioni di consegna (TDC).
Specificità:
Il tubo di ferita a tensione LL è combinato con due materiali diversi.
Articolo 2 |
Materiali generali |
Materiali ASTM più diffusi |
Materiale del tubo di base |
Acciaio al carbonio, acciaio a bassa lega, acciaio inossidabile, ottone, rame, leghe di rame e nichel, bronzo di alluminio, leghe di nichel. |
1Acciaio al carbonio: A179, A192, SA210 Gr A1/C,A106 Gr B 2Acciaio inossidabile: TP304/304L,TP316/TP316L 3. rame:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 4Titanio: B338 Gr 2 |
Materiale delle pinne |
Alumini e rame e acciaio |
1. Alluminio (((Alu.1100Al. 1060). 2- Rame. 3Acciaio |
Tutte le dimensioni sono in pollici e specifiche su richiesta. |
|||
Dose eccessiva di tubo |
Altezza delle pinne |
Spessore delle pinne |
Pinne per passo |
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
3/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
1 1/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
1 e 1/2 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
Per maggiori informazioni, scriveteci. |
