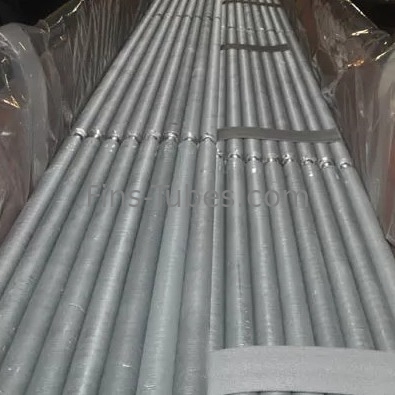

Cornice in acciaio con solco di tipo G H14 Altezza 16 mm Tubi a pinne in alluminio
Tubi in alluminio con pinne in alluminio 1060 H14 a pinne alte
Rapido dettaglio:
Abbiamo 7 serie di macchine G fin fining e una capacità giornaliera fino a 5000 metri.
Il contatto di fabbricazione dei tubi a pinna scanalata è progettato per una temperatura di parete elevata fino a 350°C.
Dettagli del prodotto |
|
Materiale del tubo: |
Acciaio al carbonio, acciaio inossidabile, rame, ecc... |
Materiale delle pinne: |
Alumini, rame, acciaio |
Dettagli del tubo: |
Lunghezza del tubo: senza limiti |
Altezza delle pinne: 16 mm al massimo. |
|
Imballaggio: |
Cassa a telaio in acciaio |
Specificità:
I tubi a pinna di tipo G sono combinati con due materiali diversi.
Articolo 2 |
Materiali generali |
Materiali ASTM più diffusi |
Materiale del tubo di base |
Acciaio al carbonio, acciaio a bassa lega, acciaio inossidabile, ottone, rame, leghe di rame e nichel, bronzo di alluminio, leghe di nichel.
|
1Acciaio al carbonio: A179, A192, SA210 Gr A1/C,A106 Gr B 2. acciaio inossidabile: TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 ecc... 3. rame:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
Materiale delle pinne |
1. Lega di alluminio 2- Rame. |
1. Alluminio (((Alu.1100Al. 1060). 2- Rame. |
Tutte le dimensioni sono in pollici e specifiche su richiesta. |
|||
Dose eccessiva di tubo |
Altezza delle pinne |
Spessore delle pinne |
Pinne per Pitch ((Densità) |
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
3/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
1 1/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
1 e 1/2 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
Si prega di inviare una mail per ulteriori informazioni. |
Processo di produzione
La striscia di pinna di alluminio viene arrotolata e inserita in una scanalatura tagliata nel tubo con una profondità di flutamento di circa 0,4 mm.
Protezione superficiale delle estremità piane
Entrambe le estremità dei tubi a pinna a scanalatura di tipo G devono essere metallizzabili in zinco o alluminio con un rivestimento con sistema di arco di spruzzo elettrico.
Criteri di accettazione
La norma API 661 ((Escambiatori di calore raffreddati ad aria per il servizio generale delle raffinerie) o le condizioni di consegna (TDC).
Accessori
Casella di supporto del tubo, pinza o casella spaziatrice (Materiali: alluminio, zinco e acciaio inossidabile).
Condizione di consegna:
Le estremità del tubo sono tagliate quadrate, senza sbavature, essiccate internamente e soffiate all'aria, rivestite esternamente con vernice alle due estremità del tubo G-Fin Embedded Fined.
Gli essiccanti sono inseriti in ogni confezione anche per il trasporto continentale.
Applicazioni:
I campi di applicazione comuni sono:
unità di scambiatori di calore per centrali elettriche (centrali elettriche, nucleari, termiche e geotermiche);
sistemi ad elevata corrosività (condensatori, evaporatori, desalinizzazioni dell'acqua di mare, concimi, sistemi di urea, ammoniaca, gas, acidi corrosivi);
le industrie petrolifere, chimiche e petrolchimiche;
Le industrie alimentari e di refrigerazione;
trattamento del gas naturale;
