Metropolitana di aletta di acciaio al carbonio
Created with Pixso. Metropolitana di aletta trafilata a freddo del acciaio al carbonio dello scambiatore di calore di DELLOK A179 senza cuciture

Metropolitana di aletta trafilata a freddo del acciaio al carbonio dello scambiatore di calore di DELLOK A179 senza cuciture

Brand Name: DELLOK
Model Number: HFW
MOQ: N/A Contattici per i dettagli
prezzo: N/A Contact us for details
Delivery Time: all'interno di 15days
Payment Terms: L/C, T/T Contattici per i dettagli
Detail Information
Luogo di origine:
Cina
Certificazione:
CE. ISO,EN10204. 3.1 Cert.
Tipo della metropolitana di aletta::
Metropolitana di aletta saldata ad alta frequenza o metropolitana di aletta della saldatura di HF
Metropolitana OD::
19mm min.
Lunghezza della metropolitana::
massimo 18 metri.
Altezza dell'aletta::
un massimo di 32 millimetri.
Spessore dell'aletta::
min di 0.8mm
Passo dell'aletta::
minuto 4 millimetri per le alette solide & 3.3mm per le alette seghettate.
Imballaggi particolari:
(1) il contenitore della struttura d'acciaio sigillato dai compensati con ogni estremità ha ricopert
Capacità di alimentazione:
60000 metri mese
Evidenziare:

Metropolitana di aletta del acciaio al carbonio A179

,

metropolitana di aletta del acciaio al carbonio di 0.8mm

,

metropolitana del acciaio al carbonio A179 di 0.8mm

Product Description

Acciaio al carbonio A179



Capacità di produzione generale di saldatura HF

Specificativi generali del tubo di saldatura ad alta frequenza

Impianto di saldatura: 4 macchine per le pinne;

capacità produttiva giornaliera fino a 40 tonnellate;

Tipo di pinna HFW: piana e dentinata.

Dose eccessiva del tubo: 19 mm min.

Lunghezza del tubo: 18 metri al massimo.

Altezza delle pinne: 32 mm al massimo.

Spessore delle pinne: 0,8 mm min

Passaggio delle pinne: min. 4 mm per le pinne solide e 3,3 mm per le pinne dentate.



Introduzione:
I tubi a pinna di acciaio a resistenza ad alta frequenza sono ampiamente utilizzati nel recupero del calore di scarico dai gas di combustione della caldaia.La striscia di pinna viene saldata continuamente e arrotolata a spirale su un tubo nudo e lucidoE il tubo e le pinne sono legati insieme utilizzando la tecnica di saldatura ad alta frequenza.Sono tutti in forma di compresse idrosolubili con base di fosfato di zinco e in forma di inibitore della corrosione volatile (VCI)I tubi a pinna elicoidale saldati ad alta resistenza alle frequenze sono ampiamente utilizzati nei riscaldatori a fuoco, scambiatori di calore, caldaie, economizers, pre riscaldatori, raffreddatori, tubi di calore,riscaldatori ecc....

Produciamo tubi di acciaio saldatura a spirale con pinne e tubi di saldatura a spirale che possono essere piegati al centro o all'estremità dei tubi di pinne, noi li chiamiamo tubi Hairpin.



Controllo:
Controllo visivo:
Parti non saldate delle pinne, danni alle pinne dopo la finitura, inquinamento da rame, lacrime, avvolgimento ecc...
Controllo dimensionale:
Altezza delle pinne, spaziamento tra le pinne, inclinazione delle pinne, corrugatura delle pinne, lunghezza delle parti con e senza pinne, ecc.
Controllo di piegatura:
Ovalità, spessore e riduzione della superficie.



Fine del tubo:
Permetterà di utilizzare un sistema di controllo di velocità.



Dimensione della radice del bisello
0.5 mm~1.5 mm



Specificità:

Sono disponibili un'ampia gamma di materiali di pinne e tubi.

Articolo 2

Materiali generali

Materiali ASTM più diffusi

Materiale del tubo di base

Acciaio al carbonio, acciaio in lega, acciaio resistente al calore,

Acciaio inossidabile, ecc.

10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179,

SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, ecc.



Materiale delle pinne

Acciaio al carbonio, acciaio in lega, acciaio resistente al calore,

Acciaio inossidabile, ecc.

Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, ecc.



Scheda dati dimensioni che possiamo fornire.

Tubi a pinna di acciaio solido a elica

Pinne solide ((mm)

Pelle segate

Min.

Max.

Min.

Max.

OD del tubo ((mm)

19

219

19

219

Altezza delle pinne ((mm)

8

26

8

32

Spessore delle pinne ((mm)

0.8

2.8

1

1.6

Densità delle pinne ((mm)

4 ((250 FPM)

20

3.3 ((303FPM)

20

Lunghezza del tubo ((mm)

N/A

18000

N/A

18000

Maggiore gamma di forniture:

(1) Processo di swaging dei tubi per giunzione di 2 tubi.

(2) Sono disponibili anelli spazzatori (materiale: acciaio).

(3) Un lato è costituito da pinne semplici solide e l'altro da pinne dentate, due tipi di pinne sullo stesso tubo.

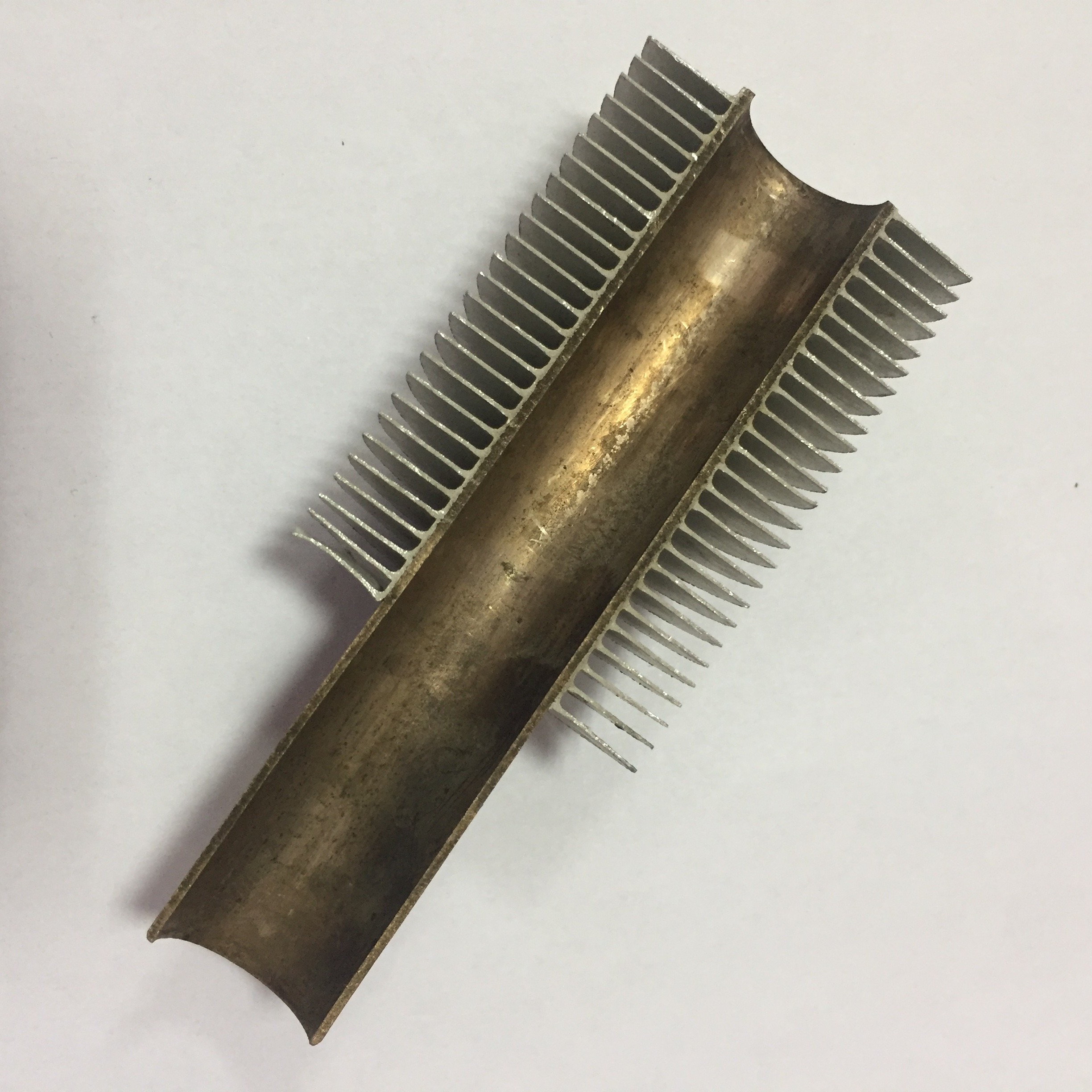

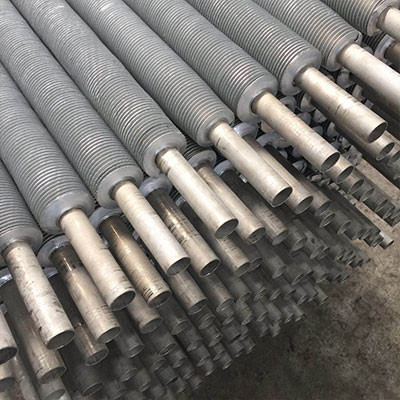

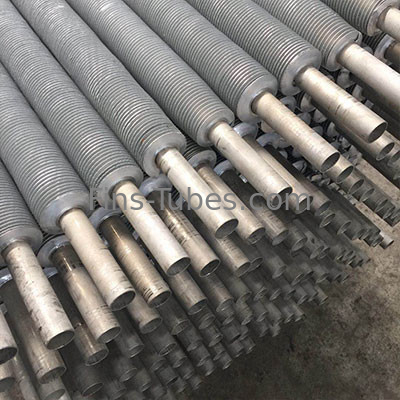

Metropolitana di aletta trafilata a freddo del acciaio al carbonio dello scambiatore di calore di DELLOK A179 senza cuciture 0Metropolitana di aletta trafilata a freddo del acciaio al carbonio dello scambiatore di calore di DELLOK A179 senza cuciture 1Metropolitana di aletta trafilata a freddo del acciaio al carbonio dello scambiatore di calore di DELLOK A179 senza cuciture 2
