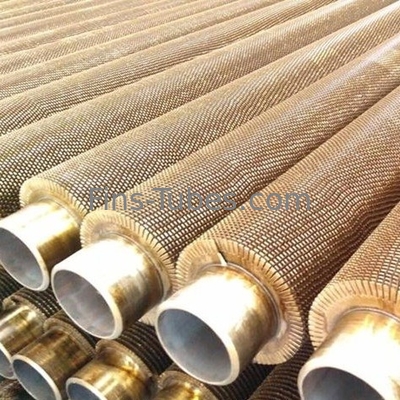

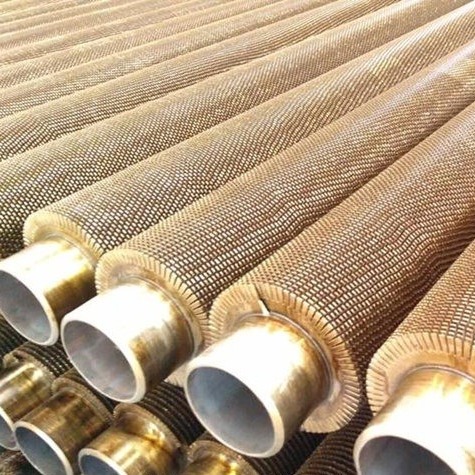

Tubo a pinne longitudinale SMLS
Scaldabagno e serbatoio di tubi a pinne longitudinali, SA210 GR A1/C SMLS tubo di caldaia in acciaio al carbonio
Standard: ASTM A210/A210M (ASME SA210/SA210M)
Caldaie e tubi di super riscaldamento senza cuciture in acciaio a carbonio medio
Dimensione: ((mm)
Dimensioni esterne: 12,7 mm-114,3 mm
Spessore della parete: 0,8 mm-15 mm
Lunghezza: 5-25 mm
Descrizione:
Processo di fabbricazione: le pinne longitudinali a forma di I/L o U sono saldate sui tubi semplici del nucleo mediante saldatura a resistenza o saldatura con materiale di riempimento (saldatura a punto).
1Sono disponibili a richiesta tubi con pinne longitudinali e bobine di fibra.
2. tipi di pinne longitudinali: forma a un pezzo, forma curva standard in U, cut & twist, tipo perforato ecc...
3I canali delle pinne sono saldati ai tubi in coppie opposte. L'altezza delle pinne, il numero di pinne e lo spessore delle pinne possono essere specificati.
4Le pinne possono essere applicate su tubi OD o NB.
Applicazioni:
È utilizzato per la caldaia e per i tubi di scarico della caldaia, compresi i tubi di sicurezza, di volta e di supporto e il super riscaldatore.
Requisiti chimici:
|
STABELLO
|
Grado
|
Composizione chimica
|
|
C
|
- Sì.
|
M
|
P
|
S
|
Cr
|
Mo.
|
Cu
|
Ni
|
V.
|
|
ASTM A210
|
A-1
|
≤ 0.27
|
≥ 0.10
|
≤ 0.93
|
≤ 0.035
|
≤ 0.035
|
|
|
|
|
|
|
C
|
≤ 0.35
|
≥ 0.10
|
0.291.06
|
≤ 0.035
|
≤ 0.035
|
|
|
|
|
|
Proprietà meccaniche:
|
Grado
|
Forza del rendimento (Mpa)
|
Resistenza alla trazione (Mpa)
|
Allungamento (%)
|
|
A-1
|
≥255
|
≥ 415
|
30
|
|
C
|
≥ 275
|
≥ 485
|
30
|
Tolleranza dello spessore della parete
|
ASME SA-210
|
OD
|
WT
|
WT Tolleranza
|
|
<= 38.1
|
/
|
+20%,-0%
|
|
> 38.1
|
/
|
+20%,-0%
|
|
Dettagli del prodotto
|
|
Materiale:
|
Acciaio al carbonio, acciaio in lega, acciaio resistente al calore,
Acciaio inossidabile, ecc.
|
|
Dettagli del tubo:
|
Dose eccessiva del tubo: 19 mm min.
|
|
Lunghezza del tubo: 18 metri al massimo.
|
|
Numero di pinne: 2/ 4/ 8/ 16/ 18/ 32/ 36 pezzi per riga
|
|
Numero di pinne: 16/20/24/32/40
|
|
Capacità di produzione
|
Capacità di produzione giornaliera fino a 500 metri;
|
|
Tipo di pinna:
|
Pinne in U, perforate, torci...
|
Vantaggio competitivo:
1. durata di vita più lunga rispetto ad altri tubi a pinna elicoidale di saldatura ordinaria.
2Molto più sicuro e risparmio energetico.
3- Aumentare i tassi di trasferimento di calore per i liquidi viscosi.
4. Tipo di pinne perforate utilizzate ogni volta che il drenaggio del liquido dai canali delle pinne diventa un problema.
5I tubi a pinne longitudinali sono ampiamente utilizzati negli scambiatori di calore orizzontali.
